全文速览

作者根据异质结的结合能、电荷密度差和电子局域函数图,发现WS2和IGZO单分子层间的相互作用是非共价、且具有较大结合能。计算结果表明,AAii结构的间接带隙为1.643 eV,而AAi和AB结构的最大直接带隙分别为1.102 eV和1.234 eV。在外加电场和机械应变作用下,WS2/IGZO异质结构的带隙在大范围内单调下降,甚至存在半导体向金属的过渡的趋势。另外,该文章研究了异质结构的光学性质,发现它具有非常广泛的光谱响应(由可见光至深紫外光),并且与WS2和IGZO的单分子层相比,具有更明显的光学吸收。此外,拉伸应变可以减弱异质结对紫外光的光响应,增强对可见光的响应;在压缩应变作用下,紫外光下的异质结表现出很强的吸收峰。同时,在外部应变作用下观察到了红移。这些独特的、可调的特性表明,WS2/IGZO异质结是制备场效应晶体管、柔性传感器、光电探测器、光子器件等纳米电子器件和光电子器件的良好候选材料。

二维过渡金属双卤族化合物(TMDCs)以其独特的物理性能和广泛的应用而倍受关注。二硫化钨(WS2)是一个典型的TMDCs材料,具有S-W-S三层原子结构,其间接带隙为1.9 eV。这些特性使WS2在电子学和光电子学中都具有巨大的应用潜力。然而,基于WS2的器件由于传输路径大、光响应范围有限,其性能往往不能满足实际应用的需要。为了改善基于WS2器件的性能,由两个或多个半导体构成的半导体异质结得到了广泛的应用。一般情况下,两接触层界面的电输运特性对电场、光照、气体吸附和应变等外界干扰非常敏感。因此,WS2/层状材料和WS2/金属氧化物半导体异质结被用于改善光电性能。Yu等人提出了一种MoS2/WS2异质结,表现出高效的激子分离和强的光吸收。Huo等人证明了经正方WO3表面功能化的WS2纳米片可以显著提高光催化活性。Kim等证明了1L-TMD/ZnO异质结可以使光致发光增加17倍,在光子器件中具有巨大的应用潜力。在多种多样的异质结中,由MS2 (M = Mo和w)和金属氧化物层形成的异质结,由于其大的带隙和可调性而引人注目。铟镓锌氧化物(IGZO)作为一种典型的金属氧化物络合物半导体,具有较宽的带隙(大约3.5eV在300K时)、高载流子迁移率(大约35.8 cm2 V-1 s-1)、稳定性好的特点。因此,它已成功地用于商业显示面板和光电晶体管。由于大多数金属氧化物衬底通过界面引起电荷交换增加,因此IGZO可能有助于改善WS2的电学、光学和传感性能。此外,IGZO具有类石墨烯六角结构与WS2结构也类似,非常适合将二者组合为异质结。然而对这种异质结的研究却很少。

此外,界面的堆叠方式对异质结的物理性能起着至关重要的作用。结果表明,堆叠方式可以有效地调节两种叠加材料之间的界面态和波函数耦合,最终改变声子振动。因此,研究层间电荷转移来优化异质结是非常有必要的。一般来说异质结可以由AA、AB和ABC三种方式堆放。在AB堆叠的形式中,一半的原子直接位于衬底中六边形的中心,一半的原子位于原子之上,而在AA形式中,层是完全对齐的。对于基于WS2的异质结构,通过实验和理论分析表明,MoS2/WS2双分子层的AB和AA堆叠方式具有更强的机械耦合。因此本文只关注AA和AB两种堆叠方式。

图文导读

所有结构弛豫和电子性质的第一性原理计算都是基于Materials Studio的DMol3模块。

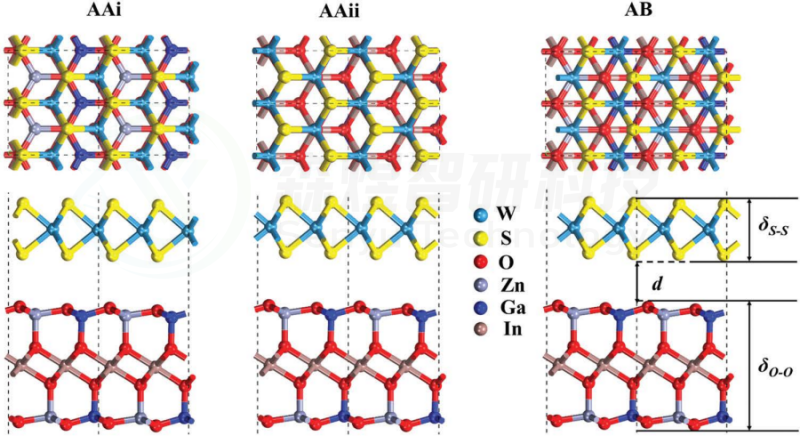

图一WS2/IGZO异质结AAi、AAii和AB三种不同堆叠方式的示意图,上面为顶视图,下面为侧视图。

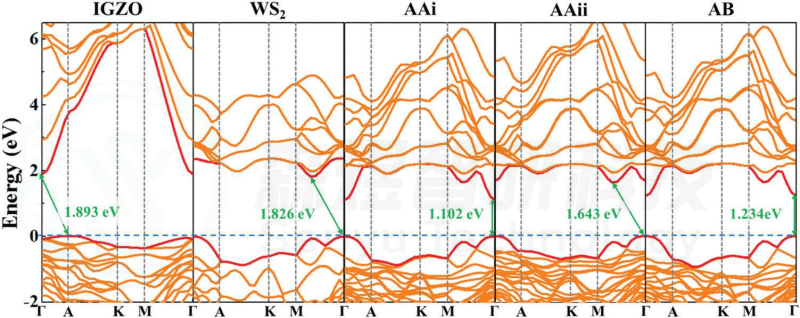

图二IGZO、单层WS2和AAi、AAii、AB三种堆叠方式WS2/IGZO异质结的能带图。

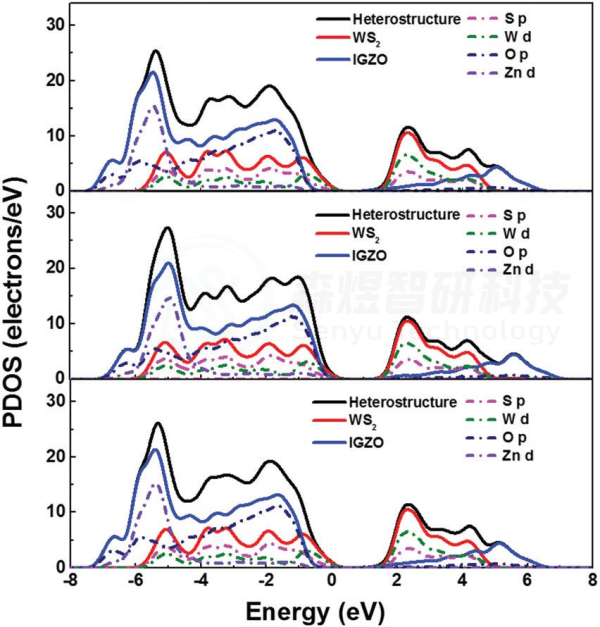

图三WS2/IGZO异质结三种堆叠结构AAi(上)、AAii(中)和AB(下)的态密度。费米能级被设为零。

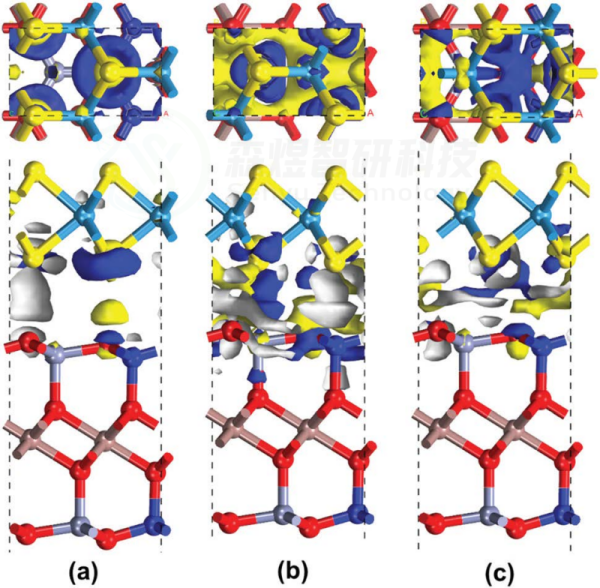

图四WS2/IGZO异质结顶视和侧视图的差分电荷密度,AAi(a)、AAii(b)和AB(c)。蓝色和黄色分别代表电荷积聚和耗尽,且等值面设置为0.0015 e Å-3。

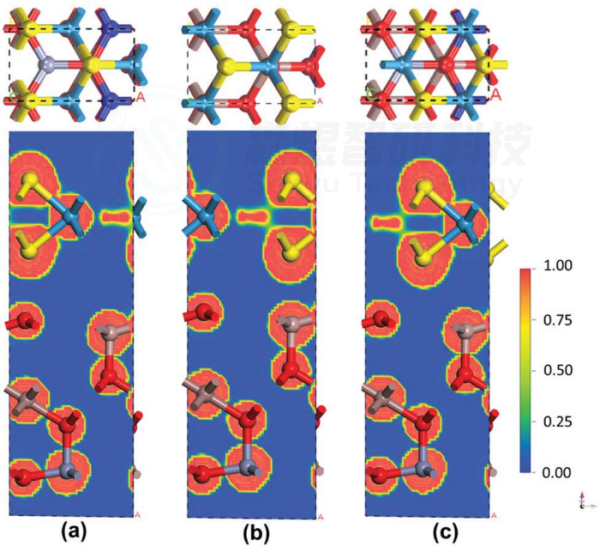

图五WS2/IGZO异质结AAi(a)、AAii(b)和AB(c)构型的电子局域函数等值线图。

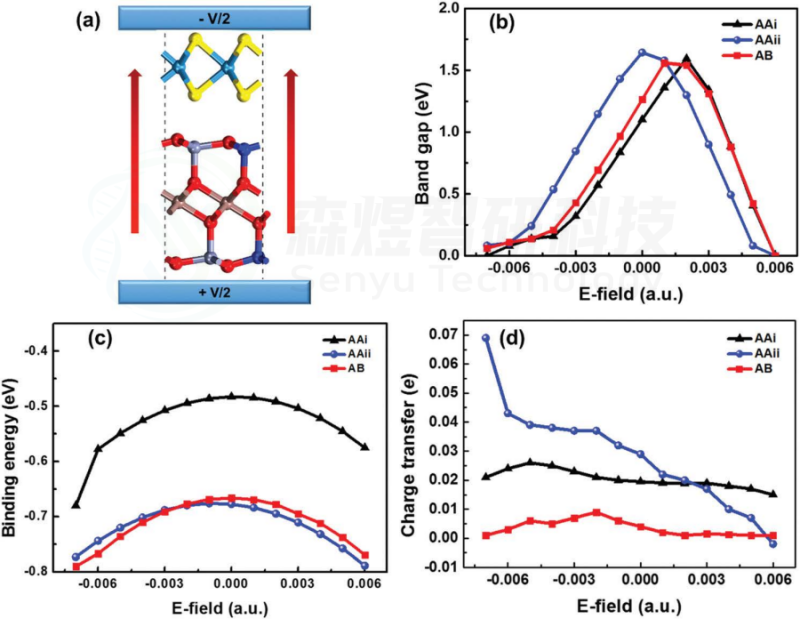

图六(a)外加电场的WS2/IGZO异质结构示意图,两个箭头表示电场的方向。WS2/IGZO异质结带隙(b)和结合能(c)对应电场的函数图。(c)电荷从WS2转移到IGZO与电场的函数。

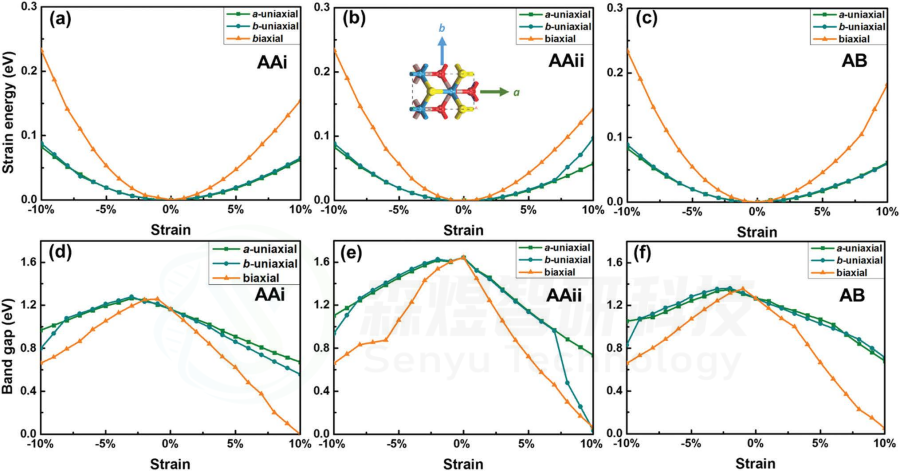

图七WS2/IGZO异质结AAi、AAii和AB 堆积方式的应变能(a-c)和带隙(d-f)随应力的变化。(b)的插图是AAii结构在a-和b-方向上施加机械应力的示意图。

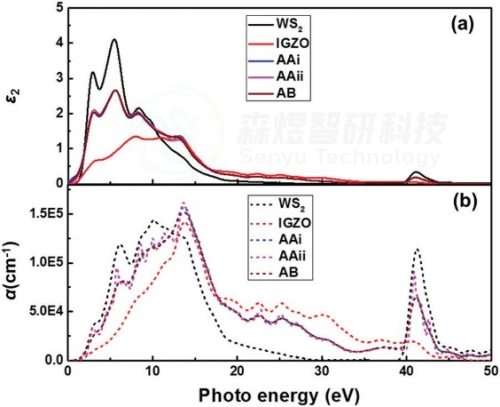

图八WS2单分子层、IGZO与WS2/IGZO异质结AAi、AAii和AB 三种堆积方式的介电函数的虚部ε2(a)和吸附系数α(b)。

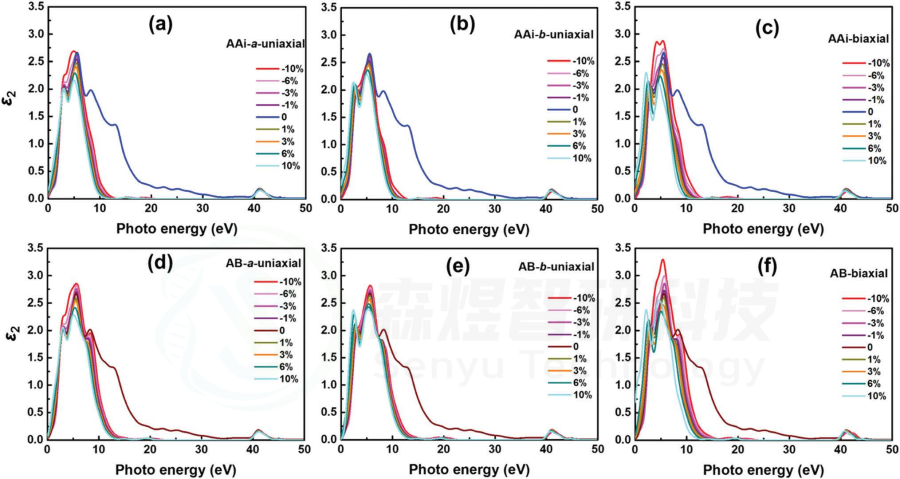

图九外部机械应力对WS2/IGZO异质结AAi (a-c)和AB(d-f)堆叠方式的介质函数虚部ε2的影响。(a和d)为a方向的单轴应变,(b和e)为b方向的单轴应变,(c和f)为双轴应变。

小结

总之,通过密度泛函计算,研究了WS2/IGZO异质结的结构、电子和光学性质。结合能和层间距离表明,WS2和IGZO单分子层通过非共价相互作用结合,结合强度增强。研究结果表明,AAii堆叠方式的间接带隙为1.643 eV,而AAi和AB堆叠方式的直接间隙分别为1.102 eV和1.234 eV。在正负两个方向上,随着电场的增加,带隙呈现出近似线性的减小,导致半导体-金属的过渡。此外,在不同的电场下,异质结的结构具有很强的稳定性,在场效应晶体管中具有很大的应用潜力。对于机械应变,研究了不同堆叠方式的异质结构在单轴和双轴应变下-10 ~ 10%的弹性变形。随着压缩应变的增大,带隙先增大后减小。同时,带隙与拉伸应变呈线性关系。此外,我们发现异质结构表现出更广泛的光谱响应(从可见光到深紫外光)与WS2和IGZO单分子层相比,具有更明显的光学吸收。在外加应力作用下,异质结构的光学性质明显增强。拉伸应变可以减弱异质结对紫外光的光响应,提高对可见光的响应;压缩应变的异质结在紫外光中表现出很强的吸收峰。此外,在外部应力存在时也观察到红移。这些独特的、可调的特性表明,WS2/IGZO异质结是制备场效应晶体管、柔性传感器、光电探测器、光子器件等纳米电子器件和光电子器件的良好候选材料。


参考文献


1 W. Choi, N. Choudhary, G. H. Han, J. Park, D. Akinwande and Y. H. Lee, Mater. Today, 2017, 20, 116–130.
2 Y. Hu, Y. Huang, C. Tan, X. Zhang, Q. Lu, M. Sindoro, X. Huang, W. Huang, L. Wang and H. Zhang, Mater. Chem.Front., 2017, 1, 24–36.

3 S. Manzeli, D. Ovchinnikov, D. Pasquier, O. V. Yazyev and A. Kis, Nat. Rev. Mater., 2017, 2, 17033.

4 H. M. Khalil, M. F. Khan, J. Eom and H. Noh, ACS Appl.Mater. Interfaces, 2015, 7, 23589–23596.

5 C. Lan, C. Li, Y. Yin and Y. Liu, Nanoscale, 2015, 7,5974–5980.

6 Y. J. Yun, W. G. Hong, N.-J. Choi, B. H. Kim, Y. Jun andH.-K. Lee, Sci. Rep., 2015, 5, 10904.
7 H. Guo, C. Lan, Z. Zhou, P. Sun, D. Wei and C. Li, Nanoscale,2017, 9, 6246.
8 J.-w. Wei, Z.-w. Ma, H. Zeng, Z.-y. Wang, Q. Wei and P. Peng,AIP Adv., 2012, 2, 042141.
9 G. Wang, L. Li, W. Fan, R. Wang, S. Zhou, J. Lu, L. Gan andT. Zhai, Adv. Funct. Mater., 2018, 28, 1800339.
10 X. Zhu, N. R. Monahan, Z. Gong, H. Zhu, K. W. Williamsand C. A. Nelson, J. Am. Chem. Soc., 2015, 137, 8313–8320.
11 K. Wang, B. Huang, M. Tian, F. Ceballos, M.-W. Lin,M. Mahjouri-Samani, A. Boulesbaa, A. A. Puretzky,C. M. Rouleau and M. Yoon, ACS Nano, 2016, 10, 6612–6622.
12 Y. Xue, Y. Zhang, Y. Liu, H. Liu, J. Song, J. Sophia, J. Liu,Z. Xu, Q. Xu and Z. Wang, ACS Nano, 2015, 10, 573–580.
13 T. Yamaguchi, R. Moriya, Y. Inoue, S. Morikawa,S. Masubuchi, K. Watanabe, T. Taniguchi and T. Machida,Appl. Phys. Lett., 2014, 105, 223109.
14 N. Huo, J. Kang, Z. Wei, S. S. Li, J. Li and S. H. Wei, Adv.Funct. Mater., 2014, 24, 7025–7031.
15 D. Kozawa, A. Carvalho, I. Verzhbitskiy, F. Giustiniano,Y. Miyauchi, S. Mouri, A. Castro Neto, K. Matsuda andG. Eda, Nano Lett., 2016, 16, 4087–4093.
16 Y. Yu, S. Hu, L. Su, L. Huang, Y. Liu, Z. Jin, A. A. Purezky,D. B. Geohegan, K. W. Kim and Y. Zhang, Nano Lett., 2014,
15, 486–491.17 M. S. Kim, S. Roy, J. Lee, B. G. Kim, H. Kim, J. Park, S. J. Yun,G. H. Han, J. Leem and J. Kim, ACS Appl. Mater. Interfaces,2016, 8, 28809–28815.
18 H. Godo, D. Kawae, S. Yoshitomi, T. Sasaki, S. Ito, H. Ohara,H. Kishida, M. Takahashi, A. Miyanaga and S. Yamazaki,Jpn. J. Appl. Phys., 2010, 49, 03CB04.
19 D. H. Kim, S.-H. Choi, N. G. Cho, Y. Chang, H.-G. Kim,J.-M. Hong and I.-D. Kim, Electrochem. Solid-State Lett.,2009, 12, H296–H298.
20 R. Yao, Z. Zheng, M. Xiong, X. Zhang, X. Li, H. Ning, Z. Fang,W. Xie, X. Lu and J. Peng, Appl. Phys. Lett., 2018, 112, 103503.
21 A. Suresh and J. Muth, Appl. Phys. Lett., 2008, 92, 033502.
22 B. Ramezanzadeh, G. Bahlakeh, M. M. Moghadam and R. Miraftab, Chem. Eng. J., 2018, 335, 737–755.
23 E. Butanovs, S. Vlassov, A. Kuzmin, S. Piskunov, J. Butikovaand B. Polyakov, ACS Appl. Mater. Interfaces, 2018, 10,13869–13876.
24 K. Liu, L. Zhang, T. Cao, C. Jin, D. Qiu, Q. Zhou, A. Zettl,P. Yang, S. G. Louie and F. Wang, Nat. Commun., 2014, 5, 4966.
25 H. Hong, C. Liu, T. Cao, C. Jin, S. Wang, F. Wang and K. Liu,Adv. Mater. Interfaces, 2017, 4, 1601054.
26 C. L. Lu, C. P. Chang, Y. Huang, R. Chen and M. L. Lin, Phys.Rev. B: Condens. Matter Mater. Phys., 2006, 73, 144427.
27 J. He, K. Hummer and C. Franchini, Phys. Rev. B: Condens.Matter Mater. Phys., 2014, 89, 520–531.
28 Z. Ji, H. Hong, J. Zhang, Q. Zhang, W. Huang, T. Cao,R. Qiao, C. Liu, J. Liang and C. Jin, ACS Nano, 2017, 11,12020–12026.
29 J. He, K. Hummer and C. Franchini, Phys. Rev. B: Condens.Matter Mater. Phys., 2014, 89, 075409.
30 B. Delley, J. Chem. Phys., 2000, 113, 7756–7764.
31 K. Zheng, Q. Yang, C. Tan, H. Ye and X. Chen, Phys. Chem.Chem. Phys., 2017, 19, 18330–18337.
32 C. Tan, Q. Yang, R. Meng, Q. Liang, J. Jiang, X. Sun, H. Yeand X. P. Chen, J. Mater. Chem. C, 2016, 4, 8171–8178.
33 L. Debbichi, O. Eriksson and S. Lebegue, Phys. Rev. B:Condens. Matter Mater. Phys., 2014, 89, 205311.
34 S. J. Clark, M. D. Segall, C. J. Pickard, P. Hasnip, M. Probert,K. Refson and M. C. Payne, Z. Kristallogr., 2005, 220, 567.
35 M. D. Segall, P. J. D. Lindan, M. Probert, C. J. Pickard,P. J. Hasnip, S. J. Clark and M. C. Payne, J. Phys.: Condens.Matter, 2002, 14, 2717–2744.
36 H. Omura, H. Kumomi, K. Nomura, T. Kamiya, M. Hiranoand H. Hosono, J. Appl. Phys., 2009, 105, 093712.
37 Y. Kang, S. Lee, H. Sim, C. H. Sohn, W. G. Park, S. J. Song,U. K. Kim, C. S. Hwang, S. Han and D.-Y. Cho, J. Mater.Chem. C, 2014, 2, 9196–9204.
38 N. Gao, J. C. Li and Q. Jiang, Phys. Chem. Chem. Phys., 2014,16, 11673–11678.
39 N. Lu, H. Guo, L. Li, J. Dai, L. Wang, W. Mei, X. Wu andX. C. Zeng, Nanoscale, 2014, 6, 2879–2886.
40 G. Desiraju, Chem. Commun., 1998, 891–892.
41 R. H. Petrucci, F. G. Herring, C. Bissonnette and J. D. Madura,General chemistry: principles and modern applications, Pearson,Toronto, 2011.
42 I.-J. Kang and C.-H. Park, J. Korean Phys. Soc., 2010, 56, 476–479.
43 S. Lebegue and O. Eriksson, Phys. Rev. B: Condens. MatterMater. Phys., 2009, 79, 115409.
44 O. Lopez-Sanchez, D. Lembke, M. Kayci, A. Radenovic andA. Kis, Nat. Nanotechnol., 2013, 8, 497.
45 D. J. Late, Y.-K. Huang, B. Liu, J. Acharya, S. N. Shirodkar,J. Luo, A. Yan, D. Charles, U. V. Waghmare and V. P. Dravid,ACS Nano, 2013, 7, 4879–4891.
46 Z. Yin, H. Li, H. Li, L. Jiang, Y. Shi, Y. Sun, G. Lu, Q. Zhang,X. Chen and H. Zhang, ACS Nano, 2011, 6, 74–80.
47 H. Friedrich and H. Friedrich, Theoretical Atomic Physics,Springer, Switzerland, 4th edn, 2017.
48 K. He, C. Poole, K. F. Mak and J. Shan, Nano Lett., 2013, 13,2931–2936.
49 L. Kou, A. Du, C. Chen and T. Frauenheim, Nanoscale, 2014,6, 5156–5161.
50 V. M. Pereira and A. C. Neto, Phys. Rev. Lett., 2009, 103, 046801.
51 S. Yang, C. Wang, H. Sahin, H. Chen, Y. Li, S.-S. Li, A. Suslu,F. M. Peeters, Q. Liu and J. Li, Nano Lett., 2015, 15, 1660–1666.
52 H. Sahin and F. M. Peeters, Phys. Rev. B: Condens. MatterMater. Phys., 2013, 87, 085423.
53 C. Lan, C. Li, S. Wang, Y. Yin, H. Guo, N. Liu and Y. Liu,RSC Adv., 2016, 6, 67520–67524.




论文信息

Hongyu Tang,Chunjian Tan,Huiru Yang, Kai Zheng, Yutao Li,Huaiyu Ye, Xianping Chen,Xuejun Fan,Tianling Ren and Guoqi Zhang,Tunable electronic and optical properties of the WS2/IGZO heterostructure via an external electric field and strain: a theoretical study,Received 13th April 2019,Accepted 3rd June 2019

DOI: 10.1039/c9cp02084e
